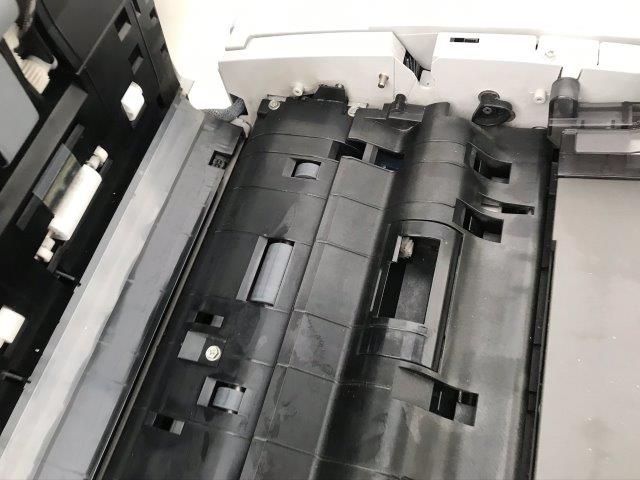

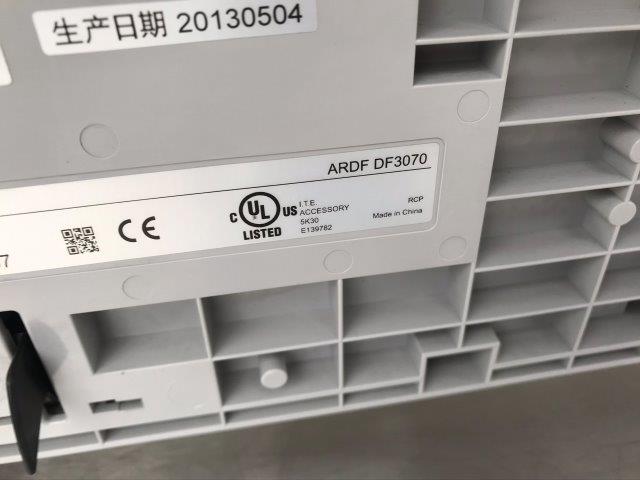

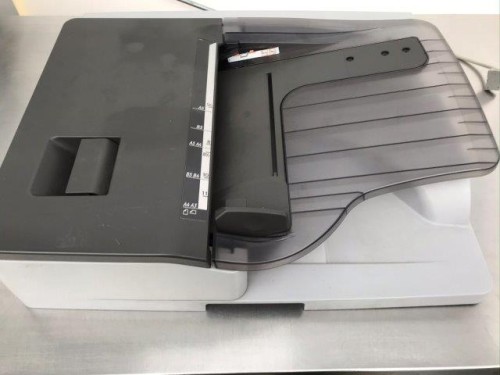

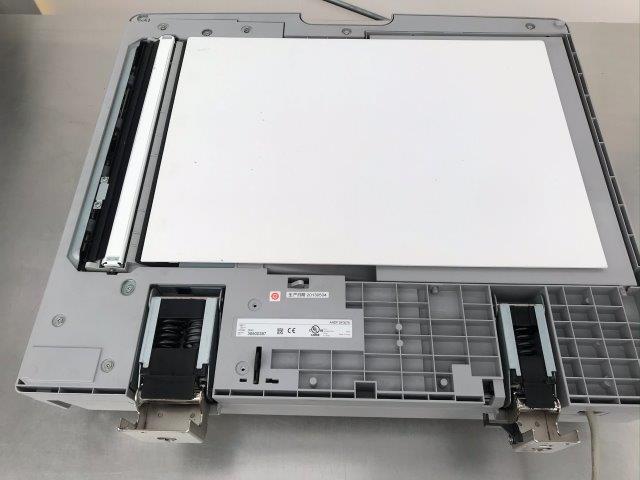

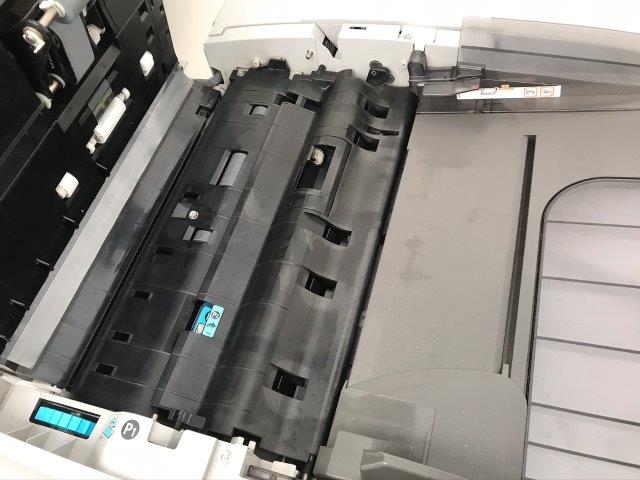

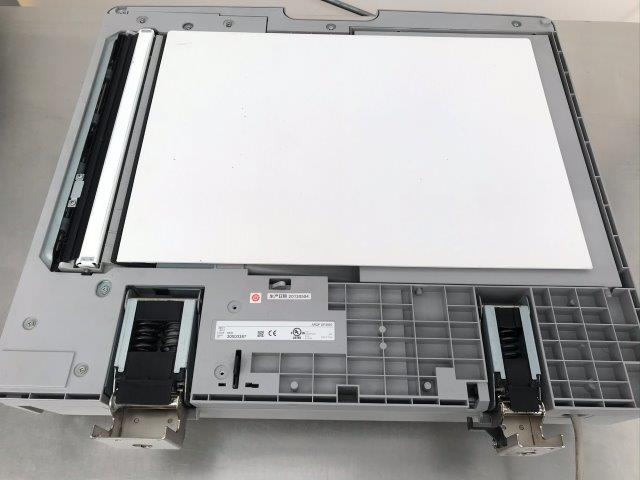

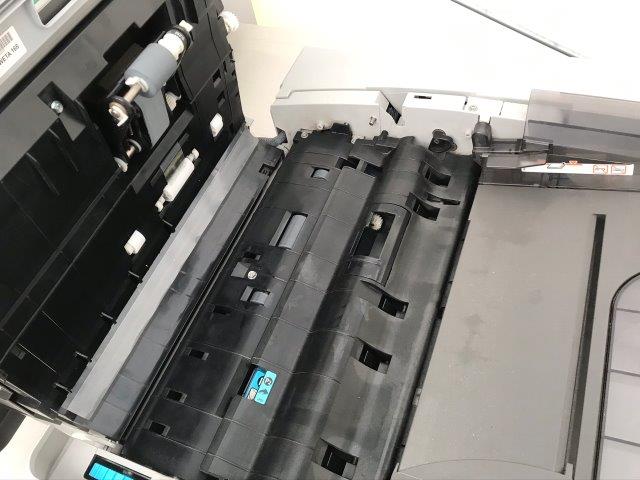

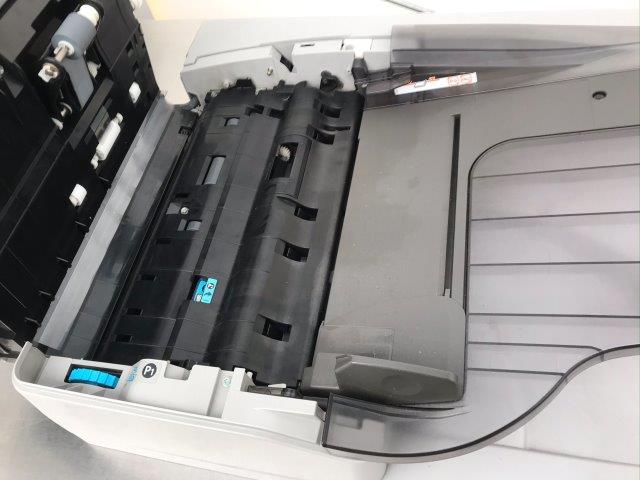

ARDF DF3070 RICOH MP4002 MP5002 Podajnik oryginałów

Dostępność: brak towaru
Cena brutto: 300,00 zł 300.00
Cena netto: 243,90 zł
ilość szt.

towar niedostępny

dodaj do przechowalni
Producent: RICOH
Kod produktu: DF3070

Opis

ARDF DF3070 RICOH MP4002 MP5002 Podajnik oryginałów

zawiera:

1 B8024311 Paper Feed: Unit 1
2 54472681 Snap Ring 3
3 AA082101 Bushing - 6x10x6 2
4 B8024357 Gear: Z19 1
5 B8024358 Timing Pulley: Gear: T19/Z22 1
6 B8024361 Roller: Pickup 1
7 B3872163 Pickup Collar 1
8 B8024372 Timing Pulley: T21 1
9 AA043328 Timing Belt: 40S2M130 1
10 B8024352 Shaft: Pickup 1
11 B8024355 Bracket: Pickup 1
12 B8024359 Cushion: Pickup 1
13 A8592112 Drive Shaft - Paper Feed Belt 1
14 B3872113 Roller - Paper Feed Belt 1
15 B3863320 Spring: Belt: Paper Feed: 8N 2
16 B8024333 Bracket: Paper Feed Belt 1
17 B8024326 Collar: Shaft 2
18 AA082104 Bushing - 8x12x7 1
19 AA132013 Spacer 2
20 AA063435 Compression Spring: Paper Feed: Joint 1
21 A6281225 Bushing - 8mm 4
22 B7892114 Paper Feed Belt Roller 1
23 A8061295 Feed Belt 1
24 B8024322 Shaft: Drive 1
25 B6523174 Tension Spring 1
26 B8024323 Holder 1
27 B8024325 Lever: Pickup: Release 1
28 B8024328 Gear: Z20 1
29 B8024228 Drum Stay: Upper: Front 1
30 B8024227 Drum Stay: Upper: Inner Back 1
31 B8024229 Sheet: Guide: Upper 1
32 B8024224 Spring Plate: Upper 2
33 B8024222 Guide: Upper 1
34 AA080288 Bushing: DIA6 2
35 B8024295 Driven Roller: Pull Out 1
36 AA063441 Compression Spring 2
37 B8024282 Bracket: Driven Roller: Pull Out 1
38 B8024292 Ground Plate: Driven Roller: Pull Out 1
39 G0524892 Discharge Brush: Exit: Small 2
40 B8024265 Ground Plate 1
41 B8024225 Sheet: Driven Roller: Pull Out 1

1 B8022115 Lever: Stopper Pawl 1
2 D6301777 Knob: Misfeed Removal: T27 1
3 AA060843 Tension Spring 1
4 B8021774 Timing Belt: 40S3M186 1
5 AA143823 Tapping Screw 1
6 B8025790 Harness: Solenoid 1
7 B8023811 DC Solenoid: 24V 1
8 54472681 Snap Ring 3
9 AA063919 Spring: Pressure 1
10 AA082101 Bushing - 6x10x6 2 tego nie ma
11 A8592241 Reverse Roller 1 tego nie ma
12 B8022255 Torque Limiter Mechanical Clutch: Separator 1 tego nie ma
13 B8022252 Shaft: Roller: Reverse 1 tego nie ma
14 B8022225 Drum Stay: Guide: Reverse 1
15 B8022253 Gear: Z20 1 tego nie ma
16 B8022228 Guide: Reverse: Open And Close 1
17 D6306014 Decal: Display: Misfeed Removal: P2 1
18 AA080265 Bushing: 6x8x5 1
19 B8022285 Roller: Reverse Exit: Driven 4
20 B8022231 Shaft: Reverse: Drive: Press Fit 1
21 B8022227 Guide: Reverse: Open And Close: Behind 1
22 A4582251 Cushion - Bin Solenoid Lever 1
23 B8022111 Stopper Pawl: Paper Feed 1
24 AA143790 Screw: Contact Point 1
25 B8022223 Sheet: Guard 2
26 B8022229 Guide: Reverse: Open And Close: Sub-Ass'y 1

1 B8023415 Guide: Scanning: Entrance: Lower 1
2 B8023413 Sheet: Roller: Scanning: Entrance 4
3 D6303413 Sheet: Scanning: Entrance 1
4 B8023471 Roller: Scanning: Driven 8
5 B8023492 Shaft: Driven: Entrance 2
6 B8023431 Bracket: Entrance: Pressure: Ass'y 2
7 B8023435 Compression Spring: 3.3n 6
8 B8023422 Stay: Scanning: Entrance: Lower 1
9 B8023511 Guide Plate: Scanning 1
10 AA143569 Screw 1
11 B8023553 Guide: Scanning: Exit: Lower 1
12 B8023566 Plate: Exit: Pressure: Auxiliary 2
13 B8023567 Spring Plate: Scanning: Exit: Driven: Upper 2
14 B8023569 Spring Plate: Scanning: Exit: Driven: Lower 2
15 B8023561 Stay: Scanning: Exit: Lower 1
16 A4221063 Seal - 0.7x13x20 3
17 B8022291 Stopper: Guide: Reverse 1
18 GW010007 Photo Refiection Sensor: Exit 1
19 B8023851 Bracket: Sensor: Scanning: Exit 1
20 B8023755 Discharge Brush: Reverse 1
21 B8023711 Spring Plate 2
22 B7893712 Exit Driven Roller 4
23 B7893491 Scanning Driven Shaft 2
24 B7145006 DC Solenoid: Transmited Rubber Stamp 1
25 B8023592 Shaft: Driven: Exit 2
26 B8023417 Sheet: Auxiliary: Scanning: Entrance 5
27 B8023442 Sensor Barcket 1

1 B8025810 Harness: Registration Sensor 1
2 B8023382 Bracket: Guide: Paper Feed: Lower 1
3 54472681 Snap Ring 1
4 G0524892 Discharge Brush: Exit: Small 3
5 B8023145 Spring Plate 2
6 GW010007 Photo Refiection Sensor: Exit 1
7 B8023833 Shielding Plate: Sensor 1
8 B8023834 Bracket: Registration Sensor 1
9 B8023231 Roller: Scanning: Entrance 1
10 B8023251 Roller: Scanning: Exit 1
11 B8023235 Timing Pulley: T33-T24 1
12 B8023252 Timing Pulley: T33 1
13 A6972102 Damper - Junction Gate Solenoid 1
14 B8023233 Timing Pulley: T33 1

1 AA143790 Screw: Contact Point 3
2 B8021752 Timing Pulley: T31: Idler: Ass'y 1
3 B8023331 Roller: Reverse 1
4 AA060842 Tension Spring 1
5 AA043321 Timing Belt: 40S1.5M378 1
6 54472681 Snap Ring 4
7 B8021768 Pulley: Idler: DIA16: Ass'y 1
8 B8023312 Timing Pulley: T26 1
9 AA062260 Tension Spring 1
10 B8023631 Link: Solenoid 1
11 B8023615 Lever: Exchange Powl: Reverse 1
12 G0201160 Snap Ring 1
13 AA082101 Bushing - 6x10x6 2
14 B8023751 Stay: Reverse 1
15 B8023351 Guide: Paper Feed: Lower 1
16 A4221063 Seal - 0.7x13x20 2
17 B8023211 Roller: Pull Out 1
18 52152621 Snap Ring - M6 2
19 B8023756 Discharge Brush: Exit 1
20 B8023653 Guide: Exit: Upper 1
21 B8023311 Roller: Exit 1
22 B8023612 Cushion: Exchange Powl 1
23 B8023611 Exchange Powl: Reverse 1
24 B8023332 Timing Pulley: T23 1
25 D6306015 Decal: Display: Misfeed Removal: P3 1

1 B8021812 Stepper Motor: DC4.08V 2.4W 1
2 AA101021 Rubber Bushing - 6 45HS 4
3 B8021815 Bracket: Reverse: Drive 1
4 B0441825 Collar 4
5 J5033116 Timing Belt: 40S2M128 1
6 G5701225 Sensor Shielding Plate 1
7 B8021985 Bracket: Sensor: Pickup 1
8 AW020198 Photointerruptor: LG2A14Nl1 3
9 AA043323 Timing Belt: 40S2M120 1
10 B8021925 Bracket: Pickup: Drive 1
11 B7005805 Stepper Motor: PM: S2M: T15: Ass'y 1
12 AA082101 Bushing - 6x10x6 4
13 54472681 Snap Ring 2
14 B8021951 Cam: Stopper Pawl 1
15 B8021956 Gear: Stopper: Original Insert: Z25 1
16 B3511781 Gear - 18Z 1
17 B8021931 Timing Pulley: T33-Z17 1
18 B8021942 Stopper: Cam: Pickup 1
19 52062686 Snap Ring 1
20 B8021943 Feeler: Cam: Pickup 1
21 B8021946 Gear: Drive: Arm: Pickup 1
22 B8021941 Cam: Pickup 1

1 B8021671 Gear: Z17 1
2 B8021661 Gear: Z21/Z23 1
3 B8021642 Gear: Z37 1
4 B8021643 Gear: Z26 1
5 B8021651 Gear: Z25 1
6 B8021631 Timing Pulley: T31 1
7 B8021632 Gear: Z18 1
8 B8021633 Gear: Z19 1
9 AA043320 Timing Belt: 40S1.5M150 1
10 B8021715 Bracket: Stepper Motor 1
11 B8021731 Stay: Motor: Scanning 1
12 AA060842 Tension Spring 2
13 B8021736 Bracket: Protect: Drive 1
14 D5401721 Stepper Motor: Scanning: DC 72W 1
15 B8021681 Gear: Z18 1
16 B8021741 Timing Pulley: T31/T61 1
17 AA043322 Timing Belt: 40S1.5M157.5 1
18 B8021641 Gear: Z18 1
19 AA143790 Screw: Contact Point 1
20 B8021752 Timing Pulley: T31: Idler: Ass'y 1

1 B8025710 Harness: Interface
2 B8021231 Bracket: PCB: Right 1
3 B8025780 Harness: Lift_Up 1
4 B8025730 Harness: Paper Feed 1
5 B8025800 Harness: Solenoid 1
6 B8025770 Harness: Motor: Reverse 1
7 B8025880 Harness: Sensor: Original Table 1
8 D6305870 Harness: Sensor: Paper Feed 1
9 D5405763 Harness: Motor: Scanning: Jst 1
10 B8025820 Harness: Motor: Pick Up 1
11 D6305500 PCB: Main Control Board: Document Feeder: Ass'y 1
12 B8021246 Bracket: On Off Detector 1
13 AW020198 Photointerruptor: LG2A14Nl1 1
14 B8021236 Bracket: PCB: Left 1
15 B7031165 Timing Belt: B40S2M390 1
16 B8021612 Bracket: Motor 1
17 AA143802 Screw: 6x1.7 1
18 B8021624 Bracket: Coupling 1
19 B8021616 Stay: Motor 1
20 AA060842 Tension Spring 1
21 B8021621 Stepper Motor: DC24V 4.8W 1
22 B3871951 Spring - Paper Size Sensor 1
23 D6301252 Feeler: Paper Size Sensor: Pressure Plate 1
24 B8021412 Plate: Harness: Guide 1
25 D5405851 Harness: Connecting: DC Fan Motor 1
26 AX640202 Fan: MM40x15: NIDEC: H 1
27 D5401629 Bracket: Fan: Fix: 0.8mm 1

1 B8021121 Positioning Plate: Front 1
2 B8021131 Positioning Plate: Rear 1
3 B8024611 Pressure Plate 1
4 B8024632 Cushion: Pressure Plate: Left 3
5 B8024712 Sound Proofing Material: Cover: Rear 3
6 D6301261 Grip: Lower 1
7 AA143790 Screw: Contact Point 2
8 B8021321 Hinge: Left: Ass'y 1
9 B8021361 Damper: Hinge: Right: Ass'y 1
10 A8591841 Filter - DF Open Sensor 1
11 AA143520 Shoulder Screw - M3 1
12 D6304621 Drum Stay: Pressure Plate 1
13 B4772715 Pressure Plate Tape 4

Element używany LOK:REGNAMx1
